Stellen Sie sich vor, tief im Herzen Ihrer Produktionsanlage beginnt ein entscheidender Elektromotor leise zu “singen” – eine kaum wahrnehmbare Vibration, die sich langsam zu einem ernsten Problem entwickelt. Ein Lagerschaden kündigt sich an. Wenn er unentdeckt bleibt, führt dies unweigerlich zu einem katastrophalen Ausfall, teuren Reparaturen und einem kostspieligen Produktionsstillstand. Genau hier kommt das vibrationsmessgerät motor ins Spiel. Es ist kein einfaches Werkzeug, sondern Ihr Frühwarnsystem; Ihr Stethoskop für die Maschinengesundheit. Die Fähigkeit, motor vibrationen messen zu können, verwandelt die reaktive “Reparieren, wenn kaputt”-Wartung in eine proaktive, vorausschauende Instandhaltung (Predictive Maintenance).

Doch der Markt ist voll von Optionen, von einfachen “Schwingungsmessern” bis hin zu komplexen Analysatoren. Die Auswahl des richtigen Geräts kann überwältigend sein. Viele Instandhalter fragen sich: Benötige ich eine FFT-Analyse? Reicht ein einfacher Pen-Tester? Was bedeuten die Werte für Geschwindigkeit und Beschleunigung? In diesem umfassenden Leitfaden tauchen wir tief in die Welt der Schwingungsanalyse ein. Wir haben Dutzende Stunden damit verbracht, den Markt zu analysieren, Spezifikationen zu vergleichen und Kundenbewertungen zu durchforsten, um Ihnen die 7 besten Geräte für jede Anforderung und jedes Budget vorzustellen. Wir decken alles ab, von der grundlegenden Bedienung bis hin zur Interpretation von Daten nach ISO-Normen.

Bevor wir jedoch zu den spezifischen Produkten kommen, ist es wichtig zu verstehen, warum ein dediziertes vibrationsmessgerät motor anderen Methoden überlegen ist.

Tabelle 1: Methoden zur Schwingungsüberwachung im Vergleich

Wie die Tabelle zeigt, bietet das Handheld-Gerät den besten Kompromiss aus Präzision, Diagnosefähigkeit und Kosten für die mobile Instandhaltung von Motoren.

Vergleich auf einen Blick: Die Top-Geräte 2025

Zeit ist Geld. Wenn Sie eine schnelle Übersicht benötigen, bevor wir in die tiefgreifenden Analysen eintauchen, finden Sie hier unsere Top-Auswahl für verschiedene Anwenderprofile.

Tabelle 2: Top 7 Vibrationsmessgeräte für Motoren im Schnellvergleich

Die 7 besten Vibrationsmessgeräte für Motoren: Expertenanalyse

Wir haben den Markt durchkämmt und sieben herausragende Geräte identifiziert, die von einfachen Budget-Optionen bis hin zu professionellen Diagnosewerkzeugen reichen. Hier sind unsere detaillierten Bewertungen.

1. Fluke 805 FC Vibration Meter

Wenn es um Mess- und Prüfgeräte geht, ist Fluke oft der Branchenstandard, und das Fluke 805 FC macht da keine Ausnahme. Es ist weniger ein einfaches Messgerät als vielmehr ein “Vibration-Screener”.

• Detaillierte Spezifikationen:

  • Messgrößen: Gesamtschwingung (10 Hz bis 1.000 Hz), Lagerzustand (CF+, 4.000 Hz bis 20.000 Hz).

  • Messbereich: 0,01 bis 50 g (Beschleunigung), 0,01 bis 200 mm/s (Geschwindigkeit).

  • Besonderheit: Fluke Connect™ fähig (drahtlose Datenübertragung an Smartphone/Cloud).

  • Sensor: Innovativer Sensor-Tip, der Messdruck und Winkel kompensiert.

• Kundenrezensionsanalyse:

  • Anwender loben durchweg die Wiederholgenauigkeit und die Robustheit. Ein Techniker merkte an: “Egal wer misst, wir bekommen konsistente Daten. Das ist Gold wert.”

  • Die “Crest Factor+” (CF+) Funktion zur Lagerbeurteilung wird als extrem hilfreich für schnelle Ja/Nein-Entscheidungen gelobt.

  • Kritikpunkte sind selten, beziehen sich aber fast immer auf den hohen Preis und die Tatsache, dass es keine Rohdaten-FFT-Analyse für tiefe Diagnosen bietet (dafür ist das Fluke 810 gedacht).

• Garantie & Support: Fluke bietet in der Regel eine robuste Garantie (oft 1-3 Jahre, je nach Produkt) und einen exzellenten Kundensupport, was im professionellen Umfeld entscheidend ist.

• Professionelle Anwendungen: Ideal für Instandhaltungsteams, die eine standardisierte, einfache und zuverlässige Methode zur Zustandsüberwachung (Condition Monitoring) benötigen. Perfekt für routenbasierte Datensammlungen.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Unübertroffene Robustheit (Falltest-geprüft).

    • Exzellente Wiederholgenauigkeit der Messungen.

    • Fluke Connect™ Integration für einfaches Trending und Reporting.

    • Klare “Gut/Schlecht”-Bewertung für Lager und Gesamtvibration.

  • ❌ Kontra:

    • Sehr hoher Anschaffungspreis.

    • Keine detaillierte Frequenzanalyse (FFT) an Bord.

2. PCE Instruments PCE-VT 2800

PCE Instruments ist bekannt für ein hervorragendes Preis-Leistungs-Verhältnis im semiprofessionellen Bereich. Das PCE-VT 2800 ist ein klassisches Handheld-Gerät mit externem Sensor.

• Detaillierte Spezifikationen:

  • Messgrößen: Beschleunigung (Peak), Geschwindigkeit (RMS), Weg (Peak-Peak).

  • Messbereich (Geschw.): 0,01 mm/s bis 400 mm/s.

  • Frequenzbereich: 10 Hz bis 1 kHz (gemäß ISO 2954).

  • Speicher: Interner Speicher für Messwerte.

• Kundenrezensionsanalyse:

  • Viele Nutzer sind überrascht von der Genauigkeit und dem Funktionsumfang für diesen Preis. “Es liefert Werte, die sehr nah an unseren teuren Profigeräten liegen” ist ein häufiger Kommentar.

  • Der externe Sensor mit Magnetfuß wird als sehr praktisch für schwer zugängliche Motoren gelobt.

  • Einige Anwender wünschen sich eine modernere Software-Schnittstelle; der Datentransfer kann rudimentär sein.

• Garantie & Support: PCE bietet soliden Support und eine Standardgarantie, oft 2 Jahre.

• Professionelle Anwendungen: Ein perfektes “Arbeitspferd” für Techniker im Außendienst, Werkstattmeister oder kleinere Produktionsbetriebe, die ein zuverlässiges vibrationsmessgerät motor für regelmäßige Kontrollen benötigen.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Sehr gutes Preis-Leistungs-Verhältnis.

    • Misst alle drei relevanten Größen (Beschl., Geschw., Weg).

    • Externer Sensor mit Magnetfuß im Lieferumfang.

  • ❌ Kontra:

    • Frequenzbereich auf 1 kHz begrenzt (ausreichend für Unwucht/Ausrichtung, aber begrenzt für manche Lagerschäden).

    • Datenschnittstelle nicht immer intuitiv.

3. UNI-T UT315A

Das UNI-T UT315A sticht in der Mittelklasse hervor, da es eine Funktion bietet, die sonst oft nur teureren Geräten vorbehalten ist: eine FFT-Spektrumanzeige.

• Detaillierte Spezifikationen:

  • Messgrößen: Beschleunigung, Geschwindigkeit, Weg.

  • Besonderheit: FFT-Spektrumanzeige direkt auf dem Display (Spektrallinien).

  • Speicher: Interner Speicher für bis zu 2000 Messwerte und 100 Spektren.

  • Schnittstelle: USB zur Datenübertragung an einen PC.

• Kundenrezensionsanalyse:

  • Die FFT-Funktion ist das klare Kaufargument. Nutzer berichten, dass sie damit beginnen konnten, Probleme zu diagnostizieren (z.B. Unwucht bei 1x Drehzahl vs. Lagerschaden bei hohen Frequenzen) statt nur zu messen.

  • Die mitgelieferte PC-Software wird als funktional, wenn auch nicht als “High-End” beschrieben.

  • Die Menüführung auf dem Gerät selbst kann anfangs etwas gewöhnungsbedürftig sein.

• Professionelle Anwendungen: Ideal für fortgeschrittene Techniker, Ingenieure in der Qualitätssicherung oder Instandhalter, die den nächsten Schritt von der reinen Messung zur Analyse machen wollen, ohne Tausende auszugeben.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Integrierte FFT-Analyse zu einem unschlagbaren Preis.

    • USB-Schnittstelle und Datenspeicher.

    • Großes, beleuchtetes Farbdisplay.

  • ❌ Kontra:

    • Die FFT-Auflösung ist nicht mit High-End-Analysatoren vergleichbar.

    • Software könnte benutzerfreundlicher sein.

4. Benetech GM63B

Für den preisbewussten Anwender oder den Einsteiger ist das Benetech GM63B (oft auch unter anderen Markennamen wie “SmartSensor” zu finden) eine extrem populäre Wahl.

• Detaillierte Spezifikationen:

  • Messgrößen: Beschleunigung, Geschwindigkeit, Weg.

  • Frequenzbereich (Geschw.): 10 Hz bis 1 kHz.

  • Sensor: Externer Sensor (Split-Bauweise).

  • Funktionen: Max-Hold, Temperaturmessung (oft als Bonus).

• Kundenrezensionsanalyse:

  • Der unschlagbare Preis ist der Hauptanziehungspunkt. “Ich war skeptisch, aber das Ding funktioniert einfach” schreiben viele Hobbyschrauber und Hausmeister.

  • Es wird als großartiges Werkzeug zur Fehlerfindung (z.B. “Ist es der Motor oder die Pumpe?”) und für Vorher-Nachher-Vergleiche (z.B. nach einer Neuausrichtung) gelobt.

  • Profis merken an, dass die Genauigkeit und Wiederholbarkeit nicht mit Fluke oder PCE mithalten kann, aber für Trendanalysen sei es ausreichend.

• Professionelle Anwendungen: Gelegentliche Überprüfungen an unkritischen Aggregaten, Einsatz im Kfz-Bereich zur Diagnose von Motorvibrationen, Werkstätten, Facility Management.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Extrem günstiger Einstiegspreis.

    • Misst alle drei Standardparameter.

    • Einfache Bedienung ohne komplizierte Menüs.

  • ❌ Kontra:

    • Eingeschränkte Genauigkeit und Wiederholbarkeit.

    • Keine Datenspeicherung oder Analysefunktionen.

    • Haptik und Materialanmutung entsprechen dem Preis.

5. LANDTEK VM-6310

Das LANDTEK VM-6310 (oder baugleiche Modelle) repräsentiert den klassischen “Vibrations-Stift” oder Pen-Tester. Es ist auf absolute Schnelligkeit und Einfachheit ausgelegt.

• Detaillierte Spezifikationen:

  • Messgröße: Typischerweise nur Geschwindigkeit (RMS) – der wichtigste Parameter nach ISO.

  • Frequenzbereich: 10 Hz bis 1 kHz.

  • Bedienung: Ein-Knopf-Bedienung. Einschalten, messen, ablesen.

  • Sensor: Integrierte Messspitze.

• Kundenrezensionsanalyse:

  • Anwender lieben die Kompaktheit. “Passt in jede Hemdtasche. Ich habe es auf meiner täglichen Runde immer dabei.”

  • Es wird als ideal für schnelle “Gut/Schlecht”-Prüfungen an Pumpen, Lüftern und kleinen Motoren beschrieben.

  • Kritik kommt auf, wenn Anwender versuchen, damit komplexe Diagnosen zu stellen – wofür es nicht konzipiert ist. Es ist ein Schwingungsmesser, kein Analysator.

• Professionelle Anwendungen: Maschinenbediener, die ihre eigene Maschine überwachen sollen; Instandhalter für schnelle Erstprüfungen; Facility Manager für HLK-Anlagen.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Extrem kompakt und leicht.

    • Sehr einfach und schnell zu bedienen.

    • Fokussiert auf den wichtigsten Parameter (Geschwindigkeit).

  • ❌ Kontra:

    • Nur eine Messgröße (meistens).

    • Keine Datenspeicherung.

    • Erfordert korrekten Anpressdruck, da Sensor integriert ist.

6. Extech VB450

Das Extech VB450 ist ein robustes Mittelklasse-Gerät, dessen herausragendes Merkmal die Datalogging-Funktion auf einer SD-Karte ist.

• Detaillierte Spezifikationen:

  • Messgrößen: Beschleunigung, Geschwindigkeit.

  • Frequenzbereich: 10 Hz bis 1 kHz.

  • Speicher: Datalogging auf SD-Karte (speichert Messwerte im Zeitverlauf).

  • Format: Daten werden in einem Excel-kompatiblen Format gespeichert.

• Kundenrezensionsanalyse:

  • Die Datalogging-Funktion wird hoch gelobt. Ein Anwender beschrieb, wie er das Gerät auf einem Magnetstativ montierte und die Vibrationen eines Motors während eines gesamten Produktionszyklus aufzeichnete.

  • Die Speicherung auf eine Standard-SD-Karte macht den Datenexport extrem einfach – keine spezielle Software nötig.

  • Einige Nutzer finden das Display im Vergleich zu modernen Farbdisplays (wie beim UNI-T) etwas altbacken.

• Professionelle Anwendungen: Qualitätssicherung, Fehlersuche bei intermittierenden Problemen, Überwachung von Testläufen, Erstellung von Trendanalysen ohne teure Software.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Leistungsstarker Datalogger auf SD-Karte.

    • Einfacher Datenexport zu Excel.

    • Robuste Bauweise für den industriellen Einsatz.

  • ❌ Kontra:

    • Misst oft keinen Schwingweg.

    • Display-Technologie ist nicht die modernste.

7. VibroMetra VM-31

Für Anwender, die deutsche Ingenieurskunst und höhere Präzision suchen, ist das VibroMetra VM-31 eine High-Mid-Range-Option.

• Detaillierte Spezifikationen:

  • Messgrößen: Beschleunigung, Geschwindigkeit, Weg.

  • Besonderheit: Kann mit triaxialen (3-Achsen) Sensoren betrieben werden.

  • Frequenzbereich: Breiter Bereich, oft bis 10 kHz oder mehr (je nach Sensor).

  • Filter: Integrierte Filter zur besseren Diagnose.

• Kundenrezensionsanalyse:

  • Dieses Gerät wird seltener auf Consumer-Plattformen bewertet, da es sich an Profis richtet.

  • In Fachforen wird die Präzision gelobt. Die Möglichkeit, alle drei Achsen (horizontal, vertikal, axial) gleichzeitig oder nacheinander präzise zu erfassen, wird als essenziell für die Diagnose von Ausrichtfehlern oder Fundamentproblemen gesehen.

  • Der Preis ist höher, wird aber durch die Präzision und den Funktionsumfang (z.B. Filter) gerechtfertigt.

• Professionelle Anwendungen: Ingenieurbüros, spezialisierte Instandhaltungs-Dienstleister, Forschung & Entwicklung, Abnahmemessungen bei Maschineninstallationen.

• Pro/Kontra-Analyse:

  • ✅ Pro:

    • Sehr hohe Messgenauigkeit.

    • Option für triaxiale Messungen.

    • Hochwertige Verarbeitung und Support (Made in Germany).

  • ❌ Kontra:

    • Höheres Preissegment.

    • Funktionsvielfalt kann für Einsteiger überfordernd sein.

🛍️ Sind Sie bereit, Ihre Motoren zu schützen?

Diese sorgfältig ausgewählten Geräte bieten für jeden Bedarf die richtige Lösung, vom schnellen Check bis zur tiefen Analyse. Ein Klick auf die Produktnamen bringt Sie direkt zu den Details, aktuellen Verfügbarkeiten und Kundenbewertungen auf Amazon. Investieren Sie jetzt in die Langlebigkeit Ihrer Maschinen!

💬 Nur ein Klick – hilf anderen, bessere Kaufentscheidungen zu treffen! 😊

Was ist ein Vibrationsmessgerät Motor überhaupt? (Und warum Sie eines brauchen)

Ein vibrationsmessgerät motor, oft auch als schwingungsmessgerät motor oder Schwingungsmesser bezeichnet, ist ein Diagnosewerkzeug zur Messung und Analyse der mechanischen Schwingungen, die von einem rotierenden Gerät (wie einem Motor, einer Pumpe oder einem Lüfter) ausgehen.

Es funktioniert im Grunde wie ein medizinisches EKG für Maschinen. Ein Sensor (meist ein piezoelektrischer Beschleunigungsaufnehmer) wird an das Motorgehäuse gehalten. Er wandelt die winzigen mechanischen Bewegungen in ein elektrisches Signal um. Das Messgerät analysiert dieses Signal und zeigt einen quantitativen Wert an, der den “Gesundheitszustand” der Maschine beschreibt.

Die 3 heiligen Gral der Schwingungsmessung

Ein professionelles motor vibrationsmessgerät misst nicht nur “Vibration”, sondern differenziert zwischen drei Schlüsselmetriken:

1. Beschleunigung (g oder m/s²):

   • Was es misst: Die Rate der Geschwindigkeitsänderung.

   • Diagnose: Hochempfindlich bei hohen Frequenzen. Dies ist der beste Indikator für Probleme wie Lagerschäden (Kugellager, Rollenlager) oder Getriebeprobleme (Zahneingriff).

2. Geschwindigkeit (mm/s oder ips):

   • Was es misst: Die Geschwindigkeit, mit der sich die Maschine bewegt.

   • Diagnose: Dies ist der wichtigste Allround-Parameter für den allgemeinen Maschinenzustand im mittleren Frequenzbereich. Es ist der beste Indikator für Unwucht (z.B. ein verschmutzter Lüfterflügel) und Ausrichtfehler (Motor und Pumpe sind nicht perfekt fluchtend). Die meisten ISO-Normen (wie die ISO 10816) basieren auf der Schwinggeschwindigkeit.

3. Weg (µm oder mils):

   • Was es misst: Die Gesamtauslenkung oder der Hub der Bewegung.

   • Diagnose: Hochempfindlich bei niedrigen Frequenzen. Dies ist nützlich zur Erkennung von Problemen wie mechanischer Lockerheit (lose Fundamentschrauben), Riemenproblemen oder Resonanzen bei langsamen Maschinen.

Tabelle 3: Messgrößen im Vergleich – Was messe ich wann?

Ein gutes vibrationsmessgerät für motoren sollte idealerweise alle drei Parameter messen können, wobei der Fokus für die meisten Standardmotoren auf der Geschwindigkeit liegt.

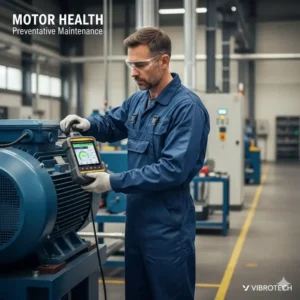

Warum in ein Schwingungsmessgerät für Motoren investieren? Der ROI der vorausschauenden Wartung

Die Anschaffung eines Geräts für das motor vibrationen messen mag wie eine zusätzliche Ausgabe erscheinen, aber in Wahrheit ist es eine Investition mit extrem hohem Return on Investment (ROI). Der Schlüsselbegriff lautet: Predictive Maintenance (PdM) oder Vorausschauende Wartung.

Im Gegensatz zur reaktiven Wartung (Warten, bis der Motor ausfällt und alles stillsteht) oder der präventiven Wartung (Lager tauschen, egal ob sie kaputt sind oder nicht), ermöglicht PdM eine bedarfsgesteuerte Wartung.

Sie messen regelmäßig die Vibrationen. Das Gerät zeigt Ihnen einen Anstieg der Lager-Signatur. Sie wissen nun: “Dieser Motor wird in den nächsten 3-6 Wochen wahrscheinlich ausfallen.” Sie können daraufhin die Ersatzteile bestellen und die Reparatur während des nächsten geplanten Stillstands durchführen.

Dieses Vorgehen wird als ein Kernpfeiler der Industrie 4.0 und der intelligenten Fabrik angesehen, da es die Effizienz massiv steigert.

Tabelle 4: Nutzenanalyse – Vorausschauende Wartung vs. Reaktive Wartung

Die wichtigsten Merkmale: Worauf Sie beim Kauf achten müssen

Der Kauf eines vibrationsmessgerät motor kann technisch sein. Hier sind die wichtigsten Merkmale, die Sie vergleichen sollten.

1. Frequenzbereich

Der Frequenzbereich (angegeben in Hz oder kHz) ist entscheidend.

• 10 Hz bis 1 kHz: Dies ist der Standardbereich, der von der ISO-Norm für die Messung der Schwinggeschwindigkeit (Unwucht, Ausrichtung) abgedeckt wird. Fast jedes Gerät hat dies.

• Bis 5 kHz oder 10 kHz (oder mehr): Ein breiterer Frequenzbereich ist notwendig, um Lagerschäden und Getriebeprobleme (hohe Frequenzen) zuverlässig zu erkennen.

2. FFT-Analyse (Fast-Fourier-Transformation)

Dies ist der Unterschied zwischen einem “Messer” und einem “Analysator”.

• Ohne FFT (z.B. Fluke 805, Landtek VM-6310): Das Gerät zeigt Ihnen einen Gesamtwert (z.B. 4,5 mm/s). Sie wissen, DASS ein Problem vorliegt, aber nicht WAS es ist.

• Mit FFT (z.B. UNI-T UT315A): Das Gerät zerlegt das komplexe Schwingungssignal in seine einzelnen Frequenzen (ein Spektrum). Jetzt sehen Sie: “Ah, ich habe einen hohen Peak bei 1x Drehzahl (Unwucht) und einen kleineren Peak bei 8x Drehzahl (Lagerschaden).” Dies ermöglicht eine echte Vibrationsdiagnose Motor. Die Schnelle Fourier-Transformation (FFT) ist ein mathematisches Verfahren, das dies ermöglicht.

3. Sensor: Integriert vs. Extern

• Integriert (Pen-Tester): Schnell für Messungen an gut zugänglichen Stellen. Erfordert aber einen konstanten, korrekten Anpressdruck von Hand.

• Extern (Handheld-Geräte): Der Sensor ist über ein Kabel verbunden. Dies ist weitaus flexibler für enge Stellen. Fast immer wird ein starker Magnetfuß mitgeliefert, der für perfekt wiederholbare Messungen sorgt, da der menschliche Faktor (Druck, Winkel) eliminiert wird.

4. Datenspeicherung und Software

Ein Wert, den man sich notieren muss, ist gut. Hunderte Werte, die einen Trend bilden, sind besser.

• Kein Speicher: Nur für schnelle Ja/Nein-Prüfungen.

• Interner Speicher (z.B. PCE-VT 2800): Speichert Messwerte für späteres Abrufen.

• Datalogger (z.B. Extech VB450): Kann Werte über einen längeren Zeitraum automatisch aufzeichnen (z.B. alle 5 Sekunden).

• PC-Software/App (z.B. Fluke 805 FC): Ermöglicht das Herunterladen, Archivieren, Analysieren von Trends und das Erstellen von Berichten. Dies ist der Kern von Predictive Maintenance.

Tabelle 5: Feature-Matrix – Budget vs. Mittelklasse vs. Premium

🚀 Optimieren Sie Ihre Instandhaltung noch heute!

Warten Sie nicht, bis es zu spät ist. Ein Lagerschaden kündigt sich immer an – Sie müssen nur hinhören. Die Investition in ein Qualitäts-Messgerät rechnet sich oft schon beim ersten verhinderten Stillstand.

Finden Sie Ihr perfektes vibrationsmessgerät motor in unserer Top-7-Liste und sichern Sie sich die besten Angebote! ➡️

Anleitung: Motor Vibrationen messen – Schritt für Schritt

Sie haben Ihr Gerät? Großartig. So wenden Sie es korrekt an, um zuverlässige Daten für Ihre schwingungsanalyse motor zu erhalten.

Schritt 1: Sicherheit geht vor

Stellen Sie sicher, dass Sie die geltenden Sicherheitsvorschriften (PSA) einhalten. Achten Sie auf rotierende Teile (Wellen, Riemen).

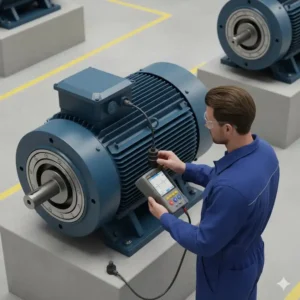

Schritt 2: Die richtigen Messpunkte wählen

Vibrationen müssen dort gemessen werden, wo sie entstehen oder übertragen werden: an den Lagerstellen. Bei einem Standard-Elektromotor sind dies:

1. Antriebsseite (AS / DE – Drive End): Das Lager nahe der Kupplung oder Riemenscheibe.

2. Lüfterseite (LAS / NDE – Non-Drive End): Das Lager auf der gegenüberliegenden Seite (beim Lüfter).

Schritt 3: Die Messrichtungen (Achsen)

Vibration ist eine 3D-Bewegung. Um ein vollständiges Bild zu erhalten, müssen Sie an jedem Lagerpunkt in drei Richtungen messen:

• Horizontal (H): 90 Grad zur Wellenachse. Hier sind Motoren oft am “weichsten” und zeigen Unwucht am deutlichsten.

• Vertikal (V): Senkrecht auf der Welle (von oben). Wichtig für Fundamentprobleme.

• Axial (A): Parallel zur Welle (von der Seite in den Motor hinein). Essentiell zur Erkennung von Ausrichtfehlern.

Ein kompletter Messdatensatz für einen Motor besteht also aus 6 Messpunkten (AS-H, AS-V, AS-A, LAS-H, LAS-V, LAS-A).

Schritt 4: Das Gerät einstellen

Für die allgemeine Zustandsbeurteilung (Unwucht, Ausrichtung) wählen Sie:

• Messgröße: Geschwindigkeit (Velocity)

• Einheit: mm/s (Millimeter pro Sekunde)

• Typ: RMS (Root Mean Square) – dies ist der Standardwert für die Schwingstärke.

Schritt 5: Die Messung

Platzieren Sie den Sensor (oder den Magnetfuß) fest auf der sauberen, lackfreien Oberfläche des Lagergehäuses. Drücken Sie “Messen” und warten Sie, bis sich der Wert stabilisiert hat. Notieren Sie den Wert oder speichern Sie ihn.

Schritt 6: Die Interpretation (ISO 10816)

Ein Wert allein (z.B. “3,5 mm/s”) ist nutzlos ohne Kontext. Der wichtigste Kontext ist die ISO-Norm 10816-3. Diese Norm klassifiziert Maschinen (basierend auf Größe und Fundament) und gibt Grenzwerte für die Schwinggeschwindigkeit (RMS, 10 Hz – 1 kHz) an.

Hier ist eine stark vereinfachte Tabelle zur Orientierung:

Tabelle 6: Vereinfachte Schwingungs-Grenzwerte (Basis ISO 10816-3) für mittelgroße Motoren (starres Fundament)

Wichtiger Hinweis: Der Trend ist immer wichtiger als der Absolutwert. Ein Motor, der monatelang bei 2,0 mm/s lief und plötzlich auf 3,5 mm/s springt (immer noch “Gelb”), ist alarmierender als ein Motor, der stabil seit Jahren bei 4,0 mm/s läuft.

Häufig gestellte Fragen (FAQ)

Fazit: Ihr Partner für eine störungsfreie Produktion

Wir haben eine lange Reise hinter uns – von den Grundlagen der Schwingungsanalyse über die Bedeutung von Geschwindigkeit und Beschleunigung bis hin zu detaillierten Tests der besten Geräte auf dem Markt.

Die wichtigste Erkenntnis ist: Ein vibrationsmessgerät motor ist kein Luxusartikel für Ingenieure, sondern ein essenzielles Werkzeug für jeden, der für die Langlebigkeit und Effizienz von Maschinen verantwortlich ist. Die Fähigkeit, motor schwingungen messen und korrekt interpretieren zu können, spart bares Geld, verhindert gefährliche Ausfälle und transformiert Ihre Instandhaltung von reaktiv zu proaktiv.

Egal, ob Sie sich für einen schnellen Pen-Tester wie das LANDTEK VM-6310 für die tägliche Runde entscheiden, ein robustes “Arbeitspferd” wie das PCE-VT 2800 suchen oder die Konnektivität des Fluke 805 FC für Ihr Team benötigen – jedes dieser Geräte ist ein Schritt in Richtung einer zuverlässigeren Produktion.

🏁 Ihr nächster Schritt zur Vermeidung von Stillständen

Warten Sie nicht auf den nächsten lauten Knall. Übernehmen Sie die Kontrolle über die Gesundheit Ihrer Maschinen. Sehen Sie sich unsere Top-Empfehlungen noch einmal an und wählen Sie das Werkzeug, das Ihre Instandhaltung auf das nächste Level hebt.

Klicken Sie hier, um die aktuellen Preise und Verfügbarkeiten unserer Top-7-Vibrationsmessgeräte auf Amazon zu prüfen und Ihre Motoren zu schützen! 🛠️

Empfehlungen für Sie:

• Stress messgerät smartwatch: Die 7 ultimativen Modelle 2025
• Schlaftracker Messgerät: Die 7 besten Modelle 2025 für Top-Schlaf
• Ohrthermometer Baby: Die 7 besten Modelle für 2025 (Ultimativer Test)

Hinweis: Dieser Artikel enthält Affiliate-Links. Wenn Sie über diese Links Produkte kaufen, erhalten wir möglicherweise eine kleine Provision – für Sie entstehen dabei keine zusätzlichen Kosten.

✨War das hilfreich? Teile es mit deinen Freunden! 💬🤗
